1、概述
数据中心小母线系统是数据中心末端母线供配电系统的俗称。近年来 ，随着数据中心建设的快速发展和更高需求，智能小母线系统逐渐被应用于机房的末端配电中，具有电 流小、插接方便、智能化程度高等特点，即插式插接箱给各个机柜内的PDU分配电。始端箱和插接箱内可 设置监测模块，将数据上传至动环监控中心。
相对于传统的列头柜配电模式，智能小母线系统具有以下优势：


2、参照标准
GB7251.2-2006  低压成套开关设备和控制设备  *2部分 对母线干线系统（母线槽）的特殊要求
GBT 7251.8-2005 低压成套开关设备和控制设备 智能型成套设备通用 技术要求
TCECS 170-2017 低压母线槽应用技术规程


3、AMB智能小母线管理系统功能
电参量检测
1）三相电压、三相电流、系统频率；
2）各相及总的有功功率、无功功率、视在功率、功率因数；
3）各相及总的有功电能、无功电能；
4）多路温度
5）开关状态；
6）电压/电流谐波含量；
7）电流/功率较大需量；
8）零序电流、零地电压、漏电流、机柜温度、机柜湿度；

告警功能
1）过电流2段阀值越限、过/欠压、过功率告警、缺相、过频率、欠频率越限、零地电压、零线电流、温 /湿度告警，可任意设定告警值，开关状态、开关跳闸报警；
2）声光告警功能；
3）查询当前告警信息；
4）查询历史告警信息。

事件记录
1）各种电参量越限报警记录；
2）开关量动作事件记录；
3）任意数据的定时存储；
4）通讯故障告警；

AMB智能小母线管理系统
交流系统功能：
遥测：三相电压、电流、有功功率、无功功率、视在功率、功率因数 、有功电能、无功电能、电缆温度，系统频率、零序电流、零地电压、漏电流、机柜温度、机柜湿度、 开关状态、电压/电流谐波含量、电流/功率较大需量；
遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、过频率、 欠频率越限、零地电压、零线电流、温/湿度告警，开关状态、开关跳闸报警；

配置方案
触摸屏                 ATP010
始端箱模块          AMB100-A、AMB100-A/W
电流互感器          AKH-0.66-XXI- XXXA/5A
                           AKH-0.66/W-12NY 5A/2.5mA
插接箱模块          AMB110-A、AMB110-A/W
电流互感器          AKH-0.66/W-12NY 100A/20mA

直流系统功能：
遥测：电压、电流、功率、电能、电缆温度、漏电流、机柜温度、机 柜湿度、开关状态、电流/功率较大需量；
遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、温/湿度告 警，开关状态、开关跳闸报警；
配置方案
触摸屏                ATP010
始端箱模块         AMB100-D、AMB100-D/W
插接箱模块         AMB110-D、AMB110-D/W
霍尔传感器         AHKC-F-  XXXA/5V
                          AHKC-BS-  XXXA/5V
                          AHLC-LTA 10mA/5V



4、产品介绍

1）产品规格

说明：■为标配功能。

2）技术指标

3)外形尺寸

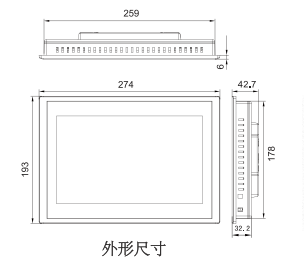

ATP010

AMB100-A/AMB110-A，AMB100-D/AMB110-D

RS485/Modbus-RTU通讯方式

5、配套附件

AKH-0.66/W-12NY 5A/2.5mA

AHKC-F

AHKC-BS

AHLC-LTA

6、系统接线图

1)串口模式

4)网关lora通讯
