新建5G基站配电解决方案

2021-11-30 浏览次数:230

一、 交流监测

1、组网图


2、配置方案

配置方案

数量

实现功能

备注

仪表

DTSD1352-xSyD

1

检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、较值统计、RS485通讯、LCD显示等。

DTSD1352-xSyD(x、y为回路数)
xS:x个三相回路,需配置三相互感器
yD:y个单相回路,需配置单相互感器

通讯协议符合YD/T1363相关要求

互感器

三相

互感器

AKH-0.66/Z-15Y

x

三个互感器为一整体,测量三相回路电流
额定电流100A,孔径:φ15

三相回路采用三相互感器时



单相

互感器

AKH-0.66/W-20Y

y

单个互感器,测量单相回路电流
额定电流250A,孔径:φ20

单相回路采用单相互感器时



单相

互感器

AKH-0.66/W-20Y

3x+y

单个互感器,测量单相回路电流
额定电流250A,孔径:φ20

所有回路均采用单相互感器时
如配置了AKH-0.66/Z-15Y,则不配置该项

3、应用举例

某基站现场使用实例如下:

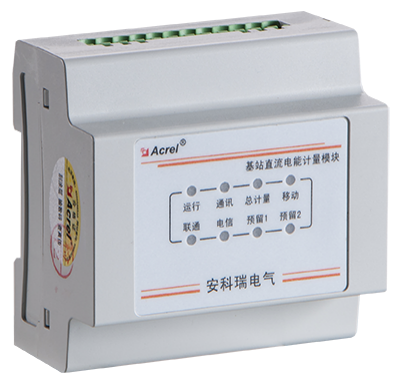

4产品图片
